一、用途：

KYN61-40.5型交流金屬封閉鎧裝移開式式交流金屬封閉開關柜(以下簡稱開關柜)系三相交流量50Hz、額定電壓40.5KV的戶內成套配電裝置。作為發電廠、變電站及工礦企業接受和分配電能之用，對電路起到控制、保護和檢測等功能，還可用于頻繁操作的場所。本開關柜符合GB/T11022-1999、GB3906-1991及DL404-1997等標準。
二、使用環境條件
1、環境溫度：上限+40℃，下限-15℃。
2、海拔高度：海拔不超過1000m。
3、相對濕度：日平均值不超過95%，月平均值不超過90%。
4、空氣中不得有導電灰塵及足以能腐蝕金屬和破壞絕緣的氣體的場所，沒有火災、爆炸危險、嚴重污穢及劇烈震動場所；
5、凡不符合上述環境條件時，應采取按特殊要求制造的產品。
三、結構特征

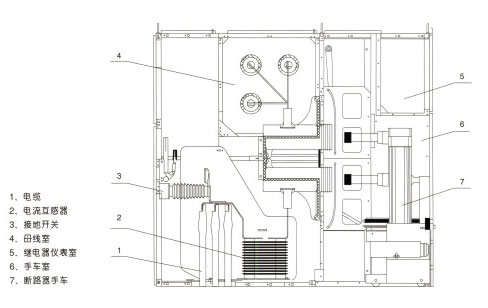

此開關柜結構及特征見圖。
開關設備結構按其組成可分為柜體、手車兩大部分，柜體為薄鋼板彎制，用螺栓組裝成型，典型方案按功能特征，柜體又可分為繼電器儀表室、手車室、電纜室和母線室四部分，各部分以接地的金屬隔板分隔，其外殼的防護等級為IP4X，手車室門打開，斷路器手車處于斷開/試驗位置時防護等級為IP2X。本開關設備具有電纜出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等其它一次方案。
在電纜室里裝有電流到感器，接地開關等，寬裕的空間條件便于多根電纜的連接。
觸頭盒前裝有金屬活門，上下活門在手車從斷開/試驗位置運動到工位位置過程中自動打開，當手車反方向運動時自動關閉，形成有效隔離。
四、訂貨須知
訂貨時用戶應提供下列資料：
產品型號，名稱和數量；
一次回路接線方案編號、系統圖號及排列圖；
二次回路電氣原理圖及端子排列圖；
每臺手車柜內一，二次回路所需電器元件詳細的規格及數量；
母線的型號及規格，否則按制造廠標準供給；
需要母線橋（兩列柜間母線橋和穿墻母線橋）時，需提供跨距尺寸；

若在特殊環境條件下使用，則應在訂貨時提出。
